概述：

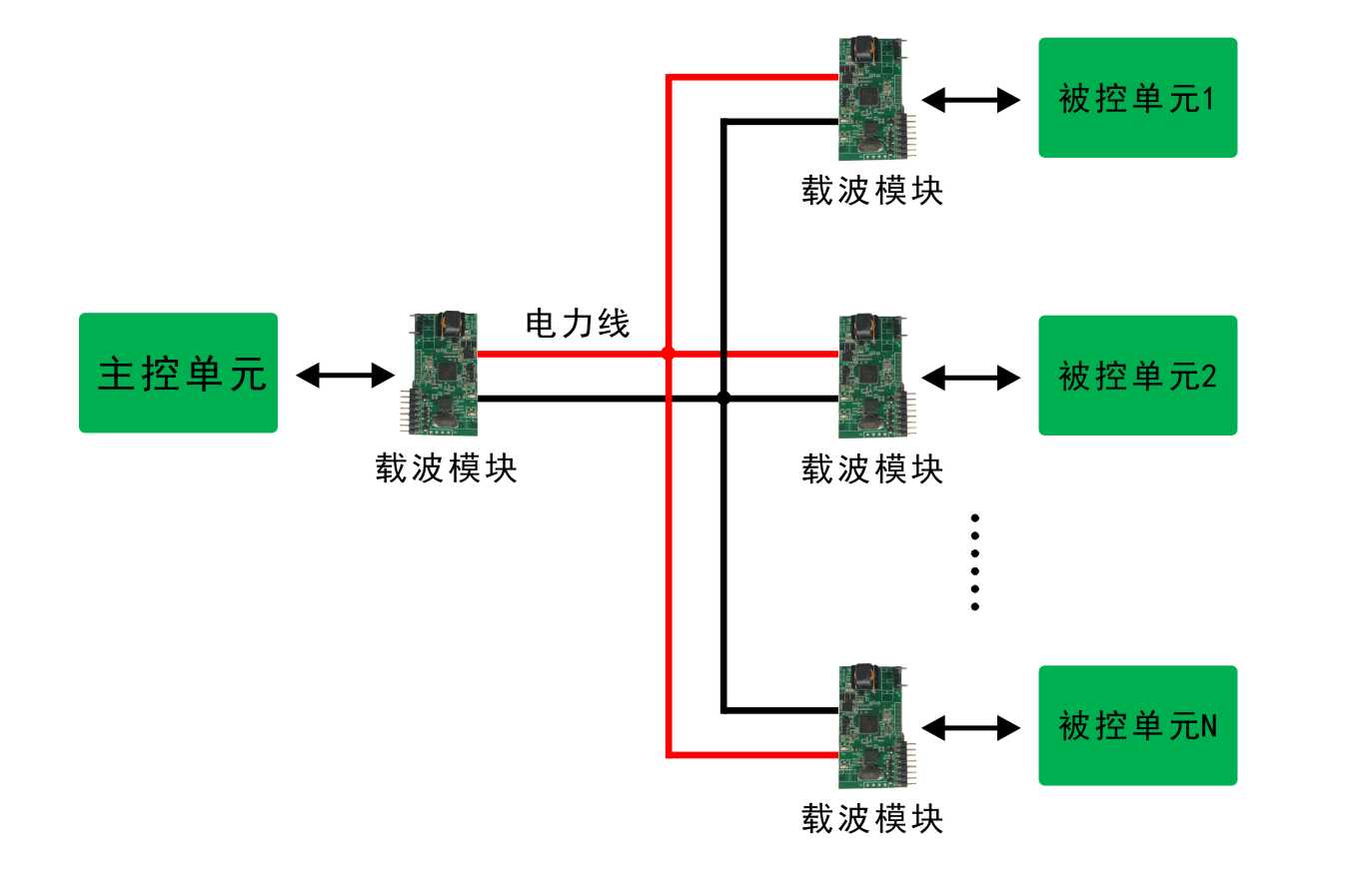

宽带载波通信模块可以组网通信，一个主模块可以管理多个从模块进行数据传输，对于距离较远或者通信线路干扰严重的状况，从模块间可以自动路由中继，完成接力通信。通信模块组网通信示意图如下图所示。载波信号的传输线路可以根据现场供电电力线路的情况，通过更改耦合滤波电路和强电接口，适应现场应用的其他电压等级（如交流110V）、电源性质（如直流供电线路)的电力线传送载波信号。

主要技术参数：

信号传输方式：宽带电力线
载波调制方式：OFDM
载波介质访问控制协议：CSMA/CA
载波信道频率范围：2MHz~30MHz
载波通信速率：10Mbps（PHY 速率）/6Mbps(UDP 速率)
弱电接口通信方式：SPI或者UART 可选
SPI接口通信速率：1Mbps
UART接口通信速率：400kbps
帖格式：1位起始位、8位数据位、1位奇偶校验位、1位停止位
点对点最大抗衰减能力：95dB
单级载波最大通信距离：500m
最大载波中继深度：16级
模块工作电源：3.3V
功耗：≤0.6W
强电电压（载波耦合)：AC220V±20%
工作温度：-40℃~+75℃ （汽车级+125℃）

主要功能特点：

1）数据通信功能

通信模块之间可以通过电力线进行数据传输、信息交换等，主节点可以发起数据采集、控制指令下达等操作；从节点也可以发起信息主动上报操作，对等网络，双向通信。

2）自动组网功能

主节点自动创建并维护一个通信网络，无需人工干预，具有自主管理、动态组网等特性。可以根据当前通信网络环境选择最合适的通信链路，并作相应的动态调整，可以快速、准确地优化通信路径，从而提高通信成功率。

3）自动中继功能

对于与主节点直接通信不稳定的从节点，网络会自主选择一个合适的从节点作为中继节点完成与主节点通信，无需人工干预，最大中继深度可达16级。

4）远程升级功能

支持远程对从节点进行单点或多点程序升级功能。

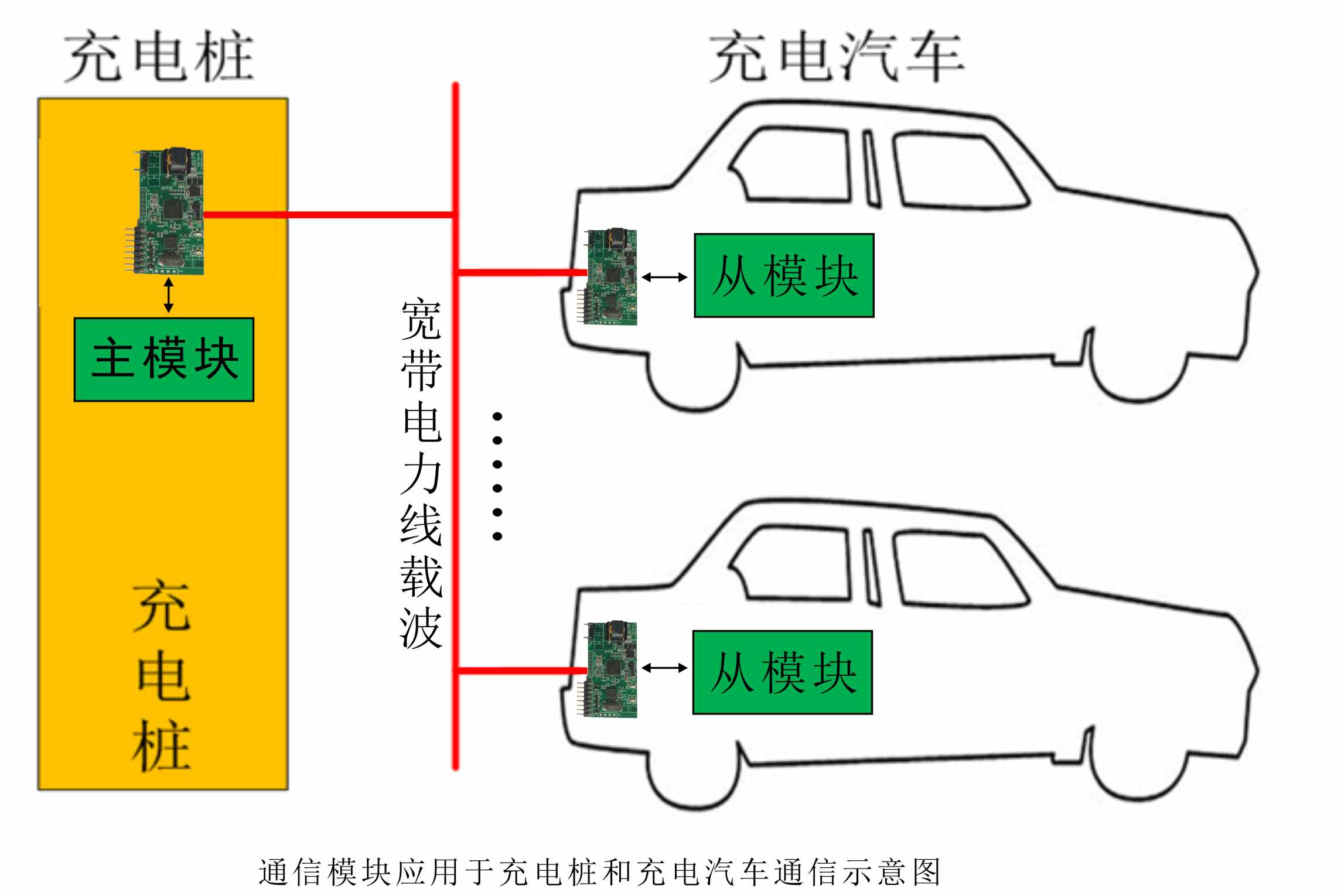

                                          充电桩改造前后示意图

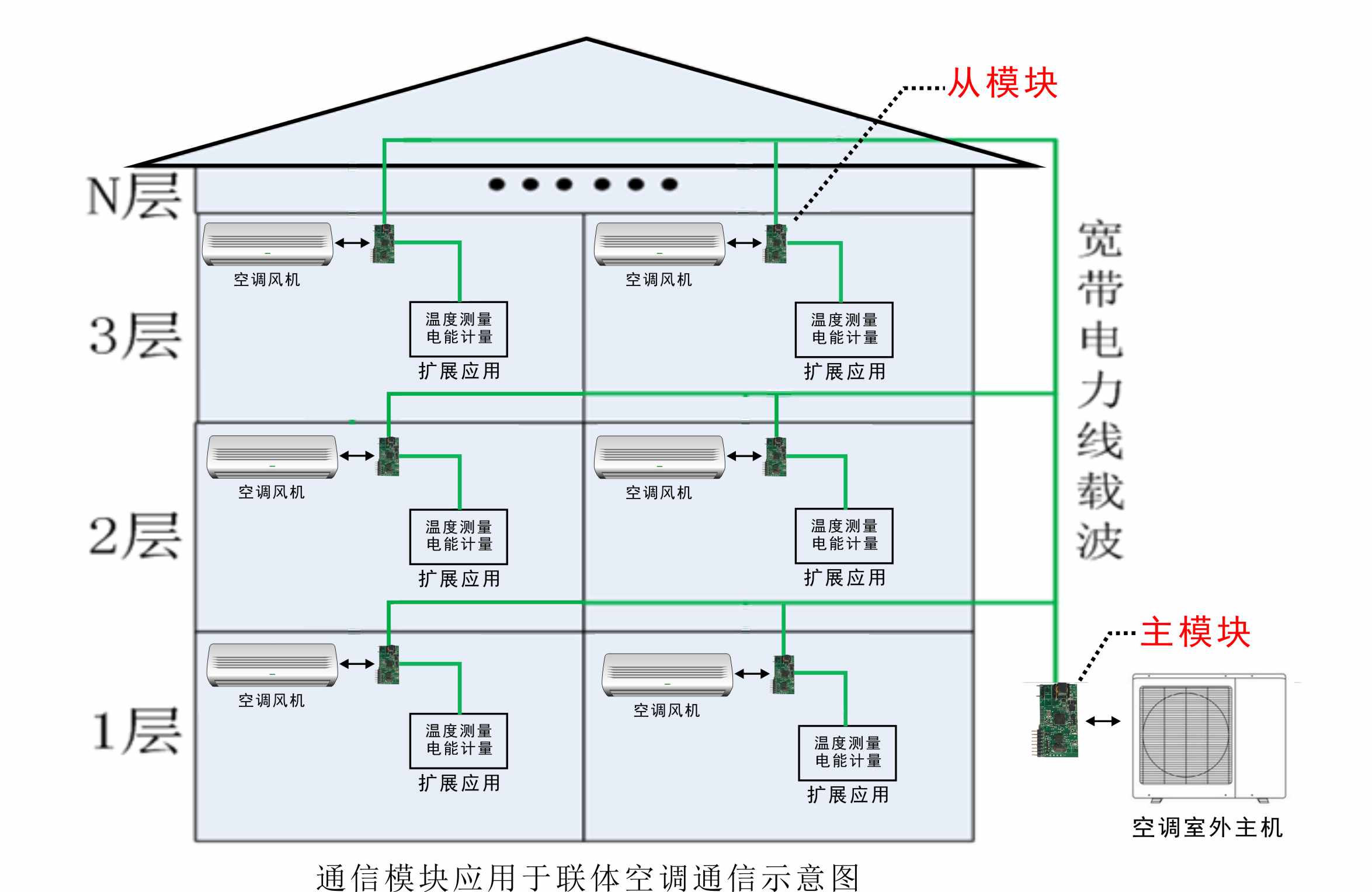

                                                      智能家居应用示意图
